ما الفرق بين الأسطوانة الرأسية والأسطوانة الأفقية؟

مرحبًا يا من هناك! باعتباري موردًا للأسطوانات، غالبًا ما يتم سؤالي عن الاختلافات بين الأسطوانات الرأسية والأفقية. قد يبدو هذا السؤال بسيطًا في البداية، ولكن هناك في الواقع الكثير مما يجب حله. لذلك، دعونا نتعمق ونستكشف ما يميز هذين النوعين من الأسطوانات.

اعتبارات التثبيت والمساحة

أحد الاختلافات الأكثر وضوحًا بين الأسطوانات الرأسية والأفقية هو كيفية تركيبها. يتم تثبيت الأسطوانات العمودية بشكل جيد عموديًا. وهذا يعني أنها تقف في وضع مستقيم، وتشغل مساحة في الاتجاه الرأسي. من ناحية أخرى، يتم وضع الأسطوانات الأفقية بشكل مسطح، مع استخدام المساحة أفقيًا.

غالبًا ما يعتمد الاختيار بين التثبيت الرأسي والأفقي على المساحة المتوفرة في تطبيقك. إذا كان لديك مساحة أرضية كبيرة ولكن ارتفاعًا محدودًا، فقد تكون الأسطوانة الأفقية هي الحل الأمثل. على سبيل المثال، في أرضية مصنع كبيرة حيث توجد مساحة كبيرة للنشر، يمكن دمج الأسطوانة الأفقية بسهولة في الماكينة دون التسبب في أي مشكلات متعلقة بالارتفاع.

على العكس من ذلك، إذا كانت مساحة العمل الخاصة بك طويلة ولكن ضيقة، فإن الأسطوانة العمودية هي الخيار الأفضل. في منشأة تصنيع متعددة المستويات أو منشأة ذات مساحة أرضية محدودة، يمكن تركيب أسطوانة عمودية بين مستويات مختلفة، مما يحقق أقصى استفادة من المساحة الرأسية. إنه مثل الاختيار بين تكديس الأشياء أو وضعها جنبًا إلى جنب.

توزيع القوة والحمل

يكمن الاختلاف الرئيسي الآخر في كيفية توزيع القوة والحمل داخل الأسطوانة. في الاسطوانة العمودية، تلعب الجاذبية دورًا مهمًا. عندما يتحرك المكبس للأعلى، عليه أن يعمل ضد الجاذبية، مما يعني أن القوة المطلوبة لرفع الحمل تكون أعلى. ومع ذلك، عندما يتحرك المكبس إلى الأسفل، تساعد الجاذبية الحركة، مما يقلل من مقدار القوة اللازمة من الأسطوانة.

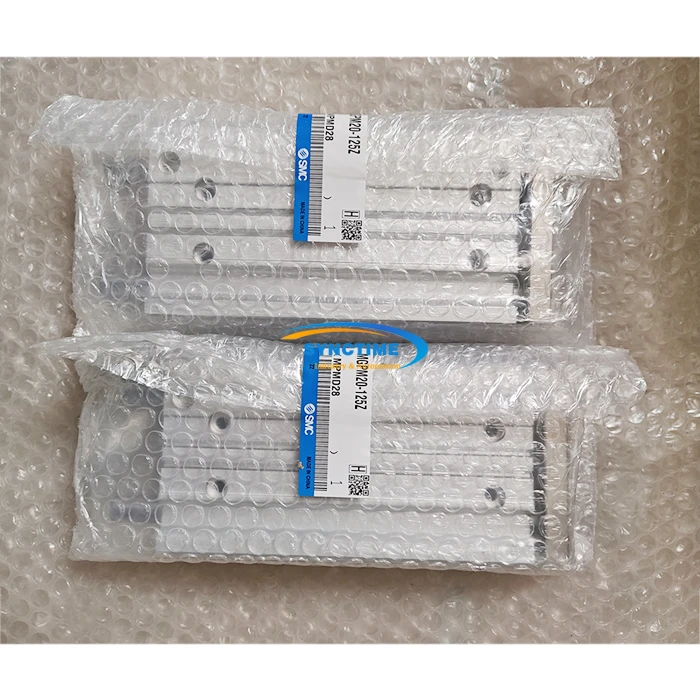

لنفترض أنك تستخدمMGPM20 - 125Z اسطوانةفي التطبيق الرأسي لرفع جسم ثقيل. يجب أن تولد الأسطوانة قوة كافية للتغلب على وزن الجسم والجاذبية عند التحرك للأعلى. ولكن عندما يحين وقت خفض الجسم، يمكن تقليل القوة الصادرة عن الأسطوانة حيث تساعد الجاذبية في سحب الجسم إلى الأسفل.

في الأسطوانة الأفقية، يكون للجاذبية تأثير مباشر أقل بكثير على حركة المكبس. تكون القوة المطلوبة لتحريك المكبس أكثر اتساقًا في كلا الاتجاهين نظرًا لعدم وجود مساعدة أو مقاومة كبيرة من الجاذبية. وهذا يجعل الأسطوانات الأفقية أكثر قابلية للتنبؤ بها من حيث متطلبات القوة، خاصة بالنسبة للتطبيقات التي تتطلب قوة ثابتة طوال الشوط. على سبيل المثال، في نظام النقل حيث أMGPM12 - اسطوانة 100Zعند استخدام المكبس لدفع الأجسام أفقيًا، تظل القوة اللازمة لتحريك المكبس للأمام والخلف ثابتة نسبيًا.

التشحيم والصيانة

يعد التشحيم أمرًا ضروريًا للتشغيل السلس وطول عمر أي أسطوانة. في الأسطوانة العمودية، يميل زيت التشحيم إلى التدفق إلى الأسفل بسبب الجاذبية. يمكن أن يؤدي هذا إلى تشحيم غير متساوٍ إذا لم تتم إدارته بشكل صحيح. قد لا تتلقى الأجزاء العلوية من الأسطوانة ما يكفي من التشحيم، مما قد يؤدي إلى زيادة الاحتكاك والتآكل بمرور الوقت. ولمواجهة ذلك، قد تكون هناك حاجة إلى أنظمة تشحيم خاصة أو فترات تشحيم أكثر تكرارًا.

في الأسطوانة الأفقية، يتم توزيع مادة التشحيم بالتساوي على طول الأسطوانة. نظرًا لعدم وجود جاذبية قوية في اتجاه واحد، يمكن أن ينتشر زيت التشحيم بشكل أكثر انتظامًا، مما يوفر حماية أفضل ضد الاحتكاك والتآكل. ويعني هذا بشكل عام أن الأسطوانات الأفقية قد تتطلب تزييتًا أقل تكرارًا وتكون أقل عرضة للتآكل غير المتساوي.

تتأثر الصيانة أيضًا بالتوجه. في الأسطوانة العمودية، قد يكون الوصول إلى المكونات الداخلية للصيانة أكثر صعوبة. قد تحتاج إلى استخدام معدات أو منصات خاصة للوصول إلى أعلى الأسطوانة. في المقابل، عادةً ما يكون الوصول إلى الأسطوانة الأفقية أسهل، حيث أن جميع المكونات على ارتفاع يسهل الوصول إليه. وهذا يمكن أن يوفر الوقت والجهد أثناء أعمال الصيانة والإصلاح.

الختم والتسرب

يعد الختم جانبًا مهمًا لأداء الأسطوانة. في الأسطوانة العمودية، تخضع الأختام لضغوط مختلفة مقارنة بالأسطوانة الأفقية. يجب أن تتحمل الأختام الموجودة في الجزء السفلي من الأسطوانة العمودية وزن المكبس وأي حمل متصل به، مما قد يزيد من خطر التسرب بمرور الوقت. بالإضافة إلى ذلك، فإن حركة المكبس في الاتجاه الرأسي يمكن أن تتسبب في ضغط الأختام وتوسيعها بطريقة مختلفة عما هي عليه في الأسطوانة الأفقية.

في الأسطوانة الأفقية، يتم الضغط على الأختام بشكل متساوٍ أثناء حركة المكبس. إن عدم وجود حمل جاذبية كبير على الأختام يقلل من خطر التآكل والتسرب المبكر. وهذا يجعل الأسطوانات الأفقية أكثر موثوقية بشكل عام من حيث أداء الختم، خاصة في التطبيقات حيث يمكن أن يسبب التسرب مشاكل كبيرة، كما هو الحال في النظام الهيدروليكي أو الهوائي حيث يمكن أن يؤدي حتى تسرب صغير إلى فقدان الضغط وانخفاض الكفاءة.

ملاءمة التطبيق

الاختلافات بين الأسطوانات الرأسية والأفقية تجعلها مناسبة لأنواع مختلفة من التطبيقات. تُستخدم الأسطوانات العمودية بشكل شائع في التطبيقات التي تتطلب رفع أو خفض الأحمال، كما هو الحال في المصاعد والرافعات وبعض أنواع المكابس. كما أنها مناسبة تمامًا للتطبيقات حيث يمكن دمج الحركة الرأسية بسهولة في التصميم العام للآلات، كما هو الحال في بعض أنظمة التخزين والاسترجاع الآلية.

من ناحية أخرى، تُستخدم الأسطوانات الأفقية غالبًا في التطبيقات التي تتطلب الدفع أو السحب الخطي، كما هو الحال في أنظمة النقل، والأذرع الآلية، وبعض أنواع آليات التثبيت. إن ناتج القوة المتسق وسهولة التركيب في مساحة العمل الأفقية يجعلها مثالية لهذه الأنواع من التطبيقات. على سبيل المثال، أCD85N25 - 200C - اسطوانة بييمكن استخدامها بشكل فعال في نظام النقل الأفقي لدفع المنتجات على طول الخط.

التكلفة والكفاءة

عندما يتعلق الأمر بالتكلفة، هناك بعض العوامل التي يجب مراعاتها. قد تتطلب الأسطوانات العمودية مشغلات أكثر قوة للتغلب على الجاذبية، مما قد يزيد من التكلفة الأولية. بالإضافة إلى ذلك، فإن الحاجة إلى المزيد من التشحيم المتكرر وربما الصيانة الأكثر تعقيدًا يمكن أن تزيد من التكلفة على المدى الطويل.

يمكن أن تكون الأسطوانات الأفقية، بفضل توزيع القوة الأكثر توازنًا وأداء الختم الأفضل، أكثر كفاءة في استخدام الطاقة على المدى الطويل. وقد تتطلب أيضًا صيانة أقل، مما قد يؤدي إلى انخفاض التكاليف الإجمالية على مدار عمر الأسطوانة. ومع ذلك، يمكن أن تختلف التكلفة الأولية للأسطوانة الأفقية اعتمادًا على حجمها وميزاتها ومتطلبات التطبيق المحددة.

في الختام، يعتمد الاختيار بين الأسطوانة العمودية والأفقية على مجموعة متنوعة من العوامل، بما في ذلك المساحة المتاحة، ومتطلبات القوة، واحتياجات التشحيم والصيانة، وأداء الختم، وملاءمة التطبيق، والتكلفة. باعتباري موردًا للأسطوانات، أنا هنا لمساعدتك في اتخاذ القرار الصحيح لتطبيقك المحدد. سواء كنت بحاجة إلى أسطوانة رأسية لمهمة الرفع أو أسطوانة أفقية لتطبيق الدفع، فلدينا مجموعة واسعة من الأسطوانات عالية الجودة لتلبية احتياجاتك.

إذا كنت مهتمًا بمعرفة المزيد عن أسطواناتنا أو كنت بحاجة إلى مساعدة في اختيار الأسطوانات المناسبة لمشروعك، فلا تتردد في التواصل معنا. نحن دائمًا على استعداد لإجراء مناقشة تفصيلية وإرشادك خلال عملية الشراء. دعونا نعمل معًا لإيجاد الحل الأمثل للأسطوانة لعملك!

مراجع

• دليل الاسطوانة الهوائية والهيدروليكية
• دليل تصميم وتطبيق الآلات الصناعية
